SDR4010B積分型透光率儀MSA穩定性研究與偏倚報告分析

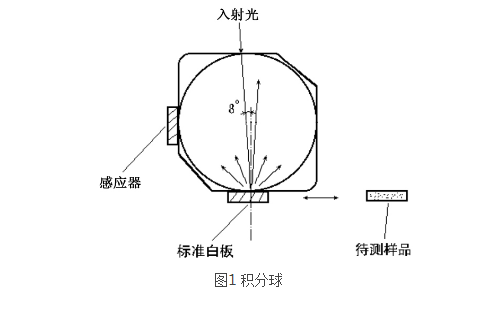

SDR4010B積分型透光率儀是深圳速德瑞自主研發的一款內置積分球裝置的儀器，一般而言，光學擴散片在小心使用下，可降低測量時因探測器上的入射光源不均勻分布或光束偏移所造成的微小誤差，因此可以提高測量的準確性。但是在精密的測量時，就必須使用積分球作為光學擴散器使得上述的誤差最小。積分球的基本原理是光通過采樣口被積分球收集如圖1，在積分球內部經過多次反射后非常均勻地散射在積分球內部。
使用積分球來測量光通量時，可使得測量結果更為可靠，積分球可降低并除去由光線的形狀、發散角度、及探測器上不同位置的響應度差異所造成的測量誤差。
透光率儀廠商—深圳速德瑞科技有限公司應客戶要求，針對積分型透光率儀SDR4010B做了MSA穩定性研究與偏倚報告以此來驗證設備的可靠性。
MSA，測量系統分析Measurement Systems Analysis即通過測量獲得數據，對測量定義是：測量是賦值給具體事物以表示他們之間關于特殊特性的關系賦值過程定義為測量過程，而賦予的值定義為測量值。

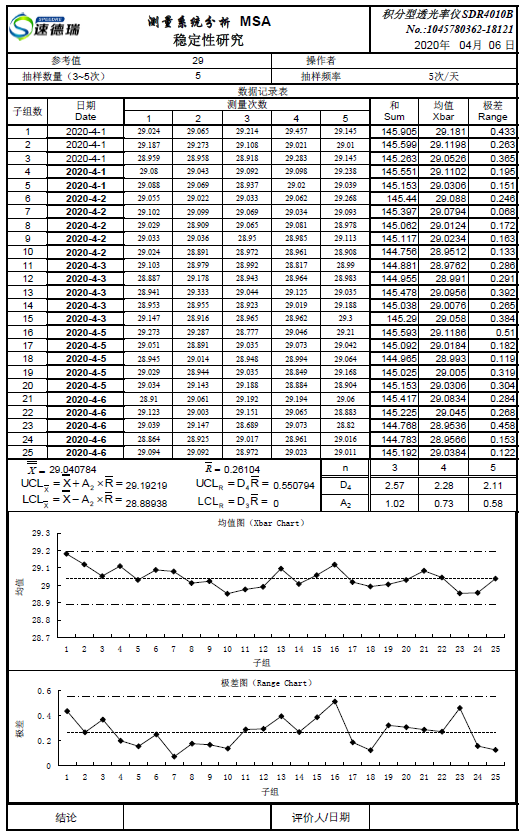

MSA穩定性研究方式：
1.操作員拿同一樣品進行測試同一位置，通過重復測量，統計數據，以此來計算穩定性；
2.操作員統計數據的方式為每天分5個時段，每次測試5組數據，持續5天，一共得到125組數據。

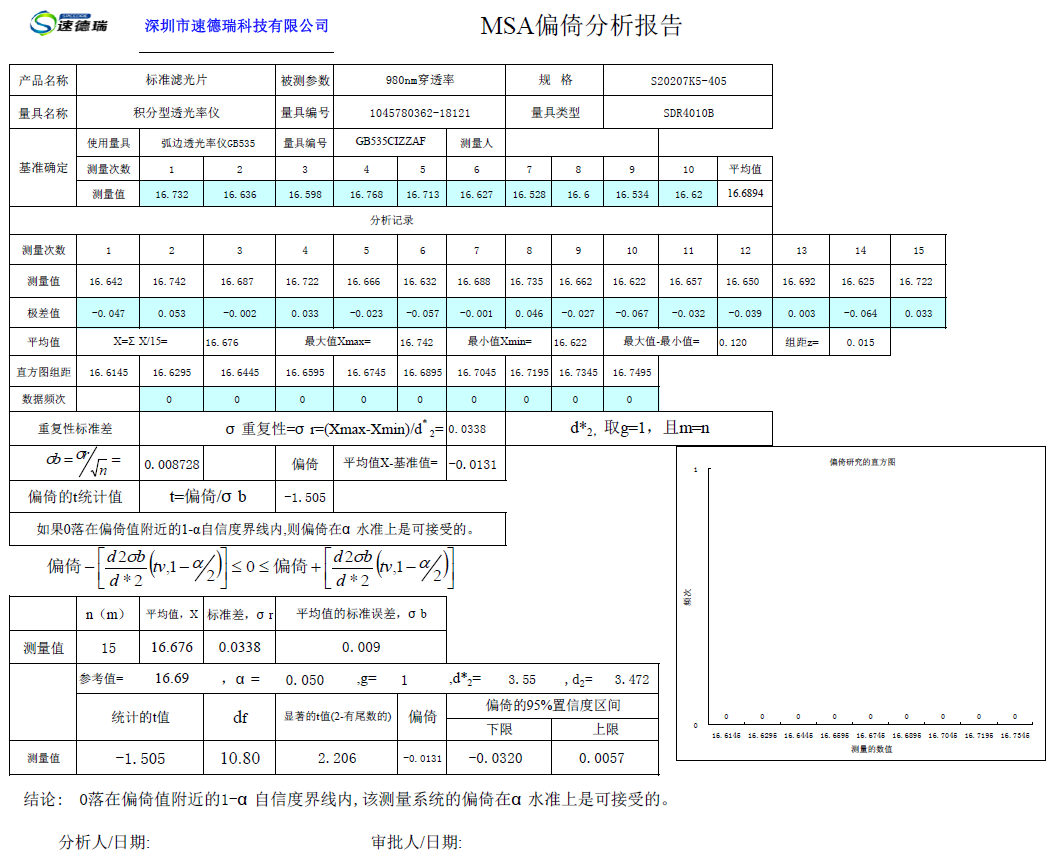

MSA偏倚分析方式：
1.拿一樣片，通過標準機（已經通過國家檢測的設備）進行測試10次，得到平均值，作為標準值；
2.拿同一樣品，通過被驗證的設備積分型透光率儀SDR4010B 進行測試15次，以此數據計算穩定性。
下面附上完整報告，以供大家討論。

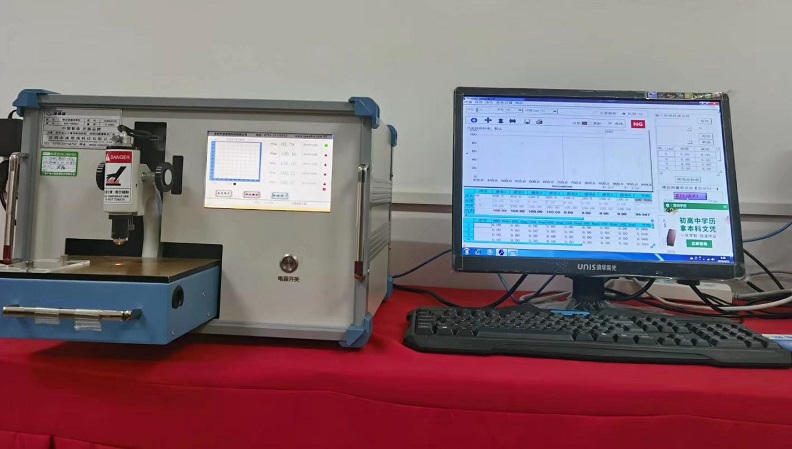

SDR4010B積分型透光率儀的優點：
1 本儀器能快速測量各類平面、非平面光學、樹脂、薄膜的透射率，適合批量樣片全檢，方便的測量治具，簡單調整一次后，大批量就無需人工對孔，即放即測，最高效率；
2 采用優質光柵，光路整體密封式設計，保證儀器具有超低的雜散光，高質量進口鹵鎢燈；
3 最快捷的使用、最簡單的操作、一鍵點擊、數據直讀、放片即測；
4 寬范圍精確檢測400-1100nm光譜，各波段透光率都能顯示，除實時全部光譜曲線直接顯示外，更可直接顯示用戶設定波長透光率，如500nm，550nm,850nm,940nm透光率，同時顯示可見光(400-800nm)和紅外光延長線500MM校正波長可指定,波長指定范圍:400nm-1100nm(800-1000nm)平均透光率便于讀數；
5儀器自動校準、輕松測量，數據同進口儀器一致，質量可靠，同時提供標準校正片（組），確保用戶使用放心；
6可同時記錄樣品譜圖，批量保存測量結果，加載已保存的測量數據，生成對比譜線，實現工藝對比；
7自動生成用戶測量報告版報告word、excel格式；
8平臺空間可適應不同尺寸的測量樣品；
9 大平臺測量空間，不僅方便用戶操作，而且也可以通過安裝夾具實現大批量樣片測量；10 可對應校準波長450nm、550nm、650nm、750nm、850nm等，調整940nm波長數據方式：同時調整900nm與950nm系數，940nm會相應調整。
