熱烈慶祝我司表面粗糙度儀隆重上市

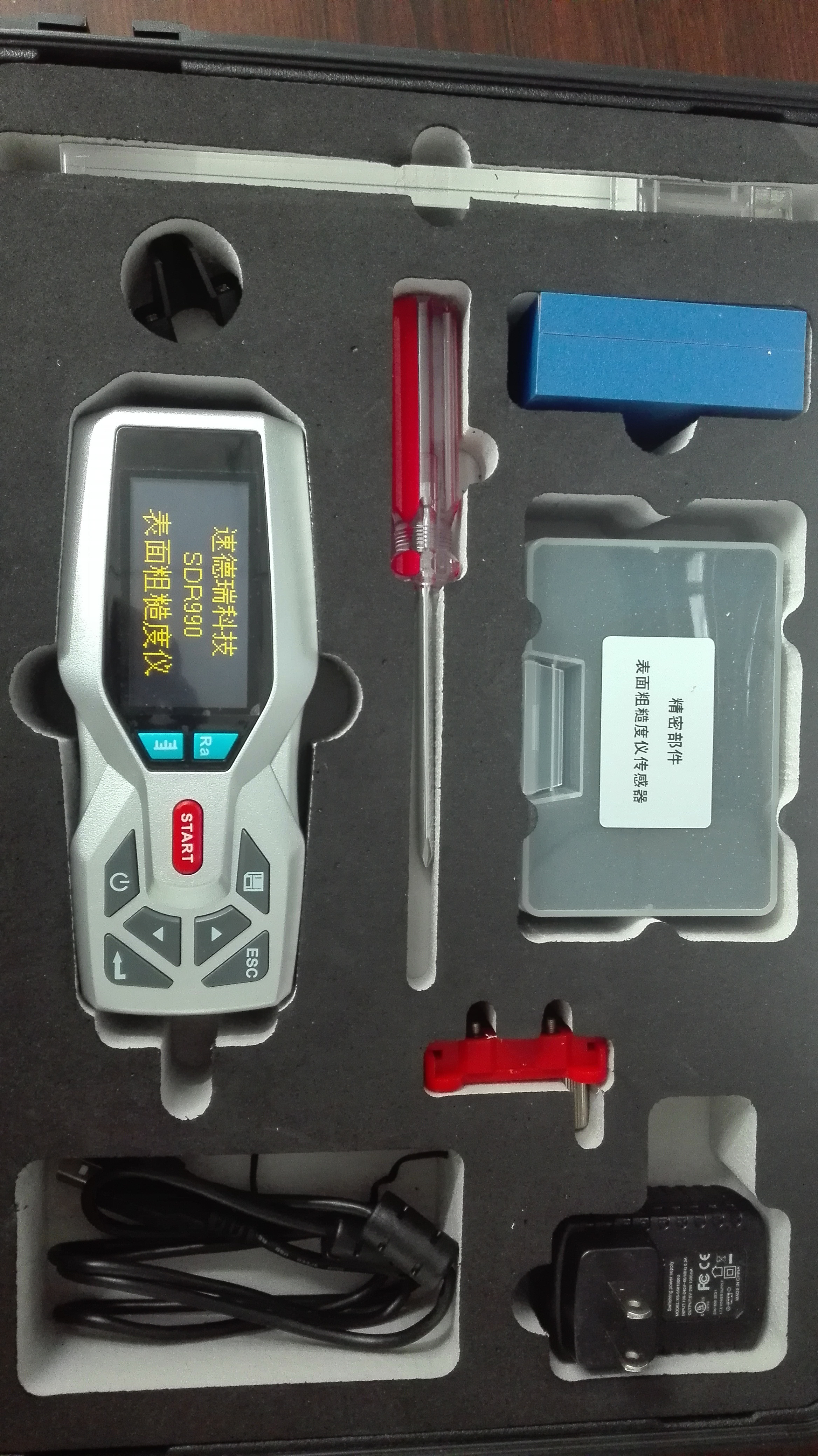

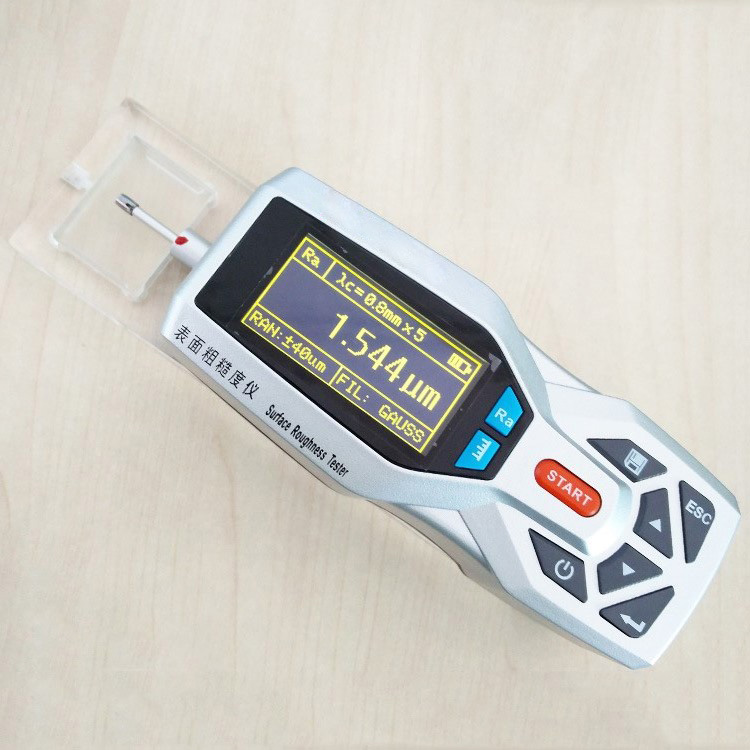

粗糙度儀又叫表面粗糙度儀、表面光潔度儀、表面粗糙度檢測儀、粗糙度測量儀、粗糙度計、粗糙度測試儀等多種名稱。它具有測量精度高、測量范圍寬、操作簡便、便于攜帶、工作穩定等特點，可以廣泛應用于各種金屬與非金屬的加工表面的檢測，該儀器是傳感器主機一體化的袖珍式儀器，具有手持式特點，更適宜在生產現場使用。外形采用拉鋁模具設計，堅固耐用，抗電磁干擾能力顯著，符合當今設計新趨勢。

粗糙度儀原理

針描法又稱觸針法。當觸針直接在工件被測表面上輕輕劃過時，由于被測表面輪廓峰谷起伏，觸針將在垂直于被測輪廓表面方向上產生上下移動，把這種移動通過電子裝置把信號加以放大，然后通過指零表或其它輸出裝置將有關粗糙度的數據或圖形輸出來。

采用針描法原理的表面粗糙度測量儀由傳感器、驅動器、指零表、記錄器和電感傳感器是輪廓儀的主要部件之一，其工作原理，在傳感器測桿的一端裝有金剛石觸針，觸針尖端曲率半徑r很小，測量時將觸針搭在工件上，與被測表面垂直接觸，利用驅動器以一定的速度拖動傳感器。由于被測表面輪廓峰谷起伏，觸狀在被測表面滑行時，將產生上下移動。此運動經支點使磁芯同步地上下運動，從而使包圍在磁芯外面的兩個差動電感線圈的電感量發生變化。傳感器的線圈與測量線路是直接接入平衡電橋的，線圈電感量的變化使電橋失去平衡，于是就輸出一個和觸針上下的位移量成正比的信號，經電子裝置將這一微弱電量的變化放大、相敏檢波后，獲得能表示觸針位移量大小和方向的信號。此后，將信號分成三路：一路加到指零表上，以表示觸針的位置，一路輸至直流功率放大器，放大后推動記錄器進行記錄；另一路經濾波和平均表放大器放大之后，進入積分計算器，進行積分計算，即可由指示表直接讀出表面粗糙度Ra值。

傳統表面粗糙度測量儀工作原理框圖指零表的作用反映鐵芯在差動電感線圈中所處的位置。當鐵芯處于差動電感線圈的中間位置時，指零表指針指示出零位，即保證處于電感變化的線性范圍之內。所以，在測量之前，必須調整指零表，使其處于零位。經過噪聲濾波和波度濾波以后，剩下來的就是與被測表面粗糙度成比例的信號，再經平均表放大器后，所輸出的電流I與被測表面輪廓各點偏離中線的高度y的絕對值成正比，然后經積分器完成的積計算，得出Ra值，由指零表顯示出來。這種儀器適用于測定0.02-10μm的Ra值，其中有少數型號的儀器還可測定更小的參數值，儀器配有各種附件，以適應平面、內外圓柱面、圓錐面、球面、曲面、以及小孔、溝槽等形狀的工件表面測量。測量迅速方便，測值精度高。

大量現貨供應
